Máquina de soldadura por termofusión

Dispositivo de soldadura por termofusión.

PLC Siemens S7-224, Panel TD-200, 25 controladores de temperaturas, 34 resistencias.
Esta máquina suelda por termofusión los elementos del interior de una puerta de camioneta (Peugeot Partner). Se fabricaron 2 máquinas idénticas espejadas, una para el lado izquierdo (conductor) y otra para el lado derecho (acompañante). Cada máquina realiza 34 puntos de soldadura en una sola operación, por lo que cada máquina cuenta con 34 electrodos de cobre (cada una con su resistencia) cuyas temperaturas son reguladas por 25 controladores con sus respectivas termocuplas. Todo esto es controlado por un PLC Siemens S7-224 con un módulo de expansión de ent/sal, y un panel de operador Siemens TD-200, en donde se pueden configurar parámetros, operaciones manuales, visualizar los mensajes de alerta, etc.
Se colocan las partes en una mesa con base posicionadora, se pulsa marcha, la mesa entra en el puesto de soldadura y descienden los 34 puntos de soldadura con avance de cilindro hidráulico. Luego de la soldadura se produce en enfriado de la pieza y de los electrodos, logrado así una soldadura eficaz y sin deformaciones.

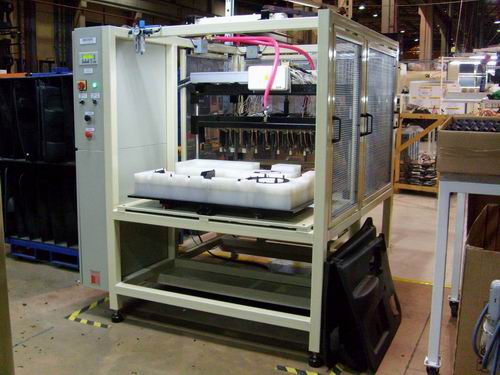

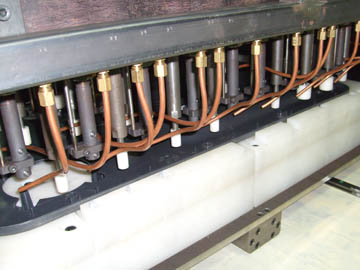

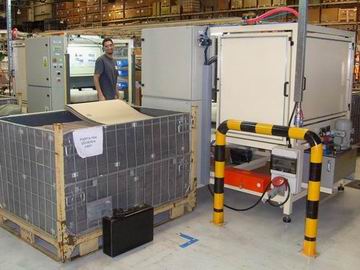

Ambos dispositivos: izquierdo (conductor) y derecho (acompañante).	Pisadores y electrodos de soldadura, y carro con el panel colocado.

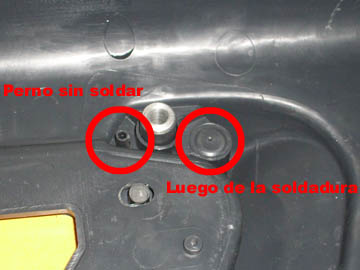

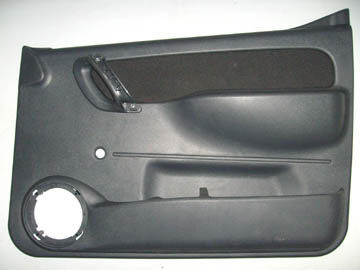

Panel de la puerta Peugeot Partner.	Ejemplo de un perno sin soldar, y otro perno ya soldado.

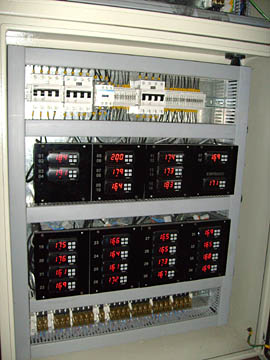

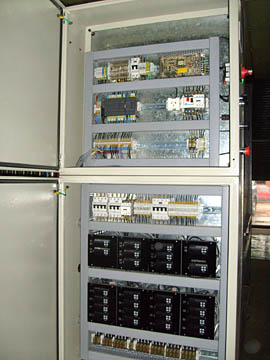

Imagen de los tableros, con PLC SIEMENS S7-224	Tablero inferior, con 25 controladores de temperatura (que controlan 34 resistencias).
