Control de armado por código de barras

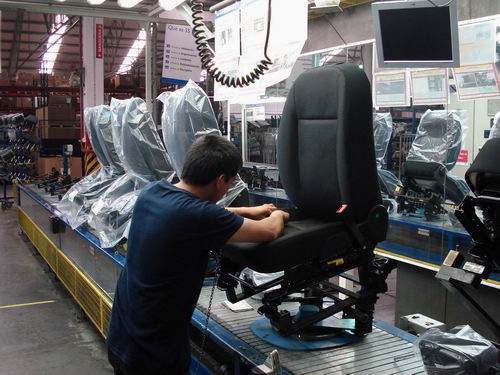

Puesto de armado de butacas de automóviles.

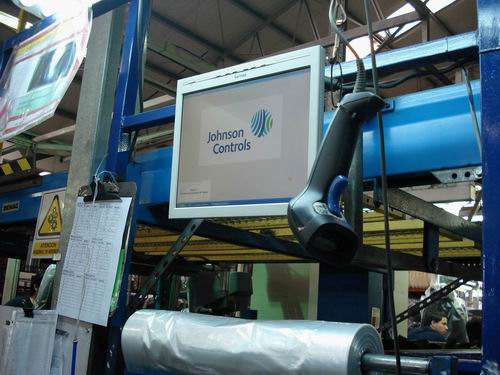

Puesto de embalaje, con la PC y un lector de código de barras.

PLC DELTA conectados a PC, Lectoras de códigos de barras SYMBOL.
En una importante empresa autopartista se instalaron 3 sistemas diferentes de control (poka-yokes) por lectura de código de barras, en el proceso de embalado de butacas de automóviles. Cada uno de los sistemas consiste en un PLC conectado a una PC con un lector de código de barras y con un software desarrollado a medida para cada aplicación. Funciona de la siguiente manera: El PLC detecta cuando pasa una butaca, y acciona un cilindro que impide que el operario retire la butaca. En la pantalla de la PC se muestra la imagen del producto y le informa al operario que debe realizar 4 escaneos de código de barras, y si los 4 códigos corresponde a un mismo modelo se retira el cilindro y continúa la operación. En caso de que alguno de los códigos de barras corresponden a algún modelo diferente, se acciona una alarma o se detiene la cinta transportadora del puesto de armado. Todos los modelos, imágenes y códigos de barras se pueden editar dentro del software desarrollado.

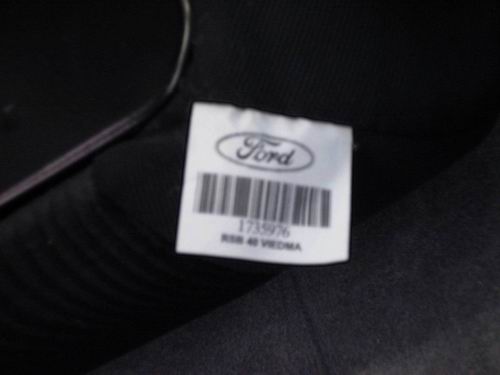

Código de barra adosado en la funda de la butaca.

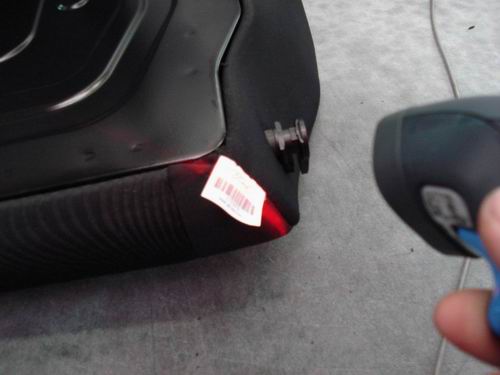

Lector escaneando el código de barras.

Software conectado al PLC en uno de los puestos de control.
